Tokai TC-502S "Super Phone"

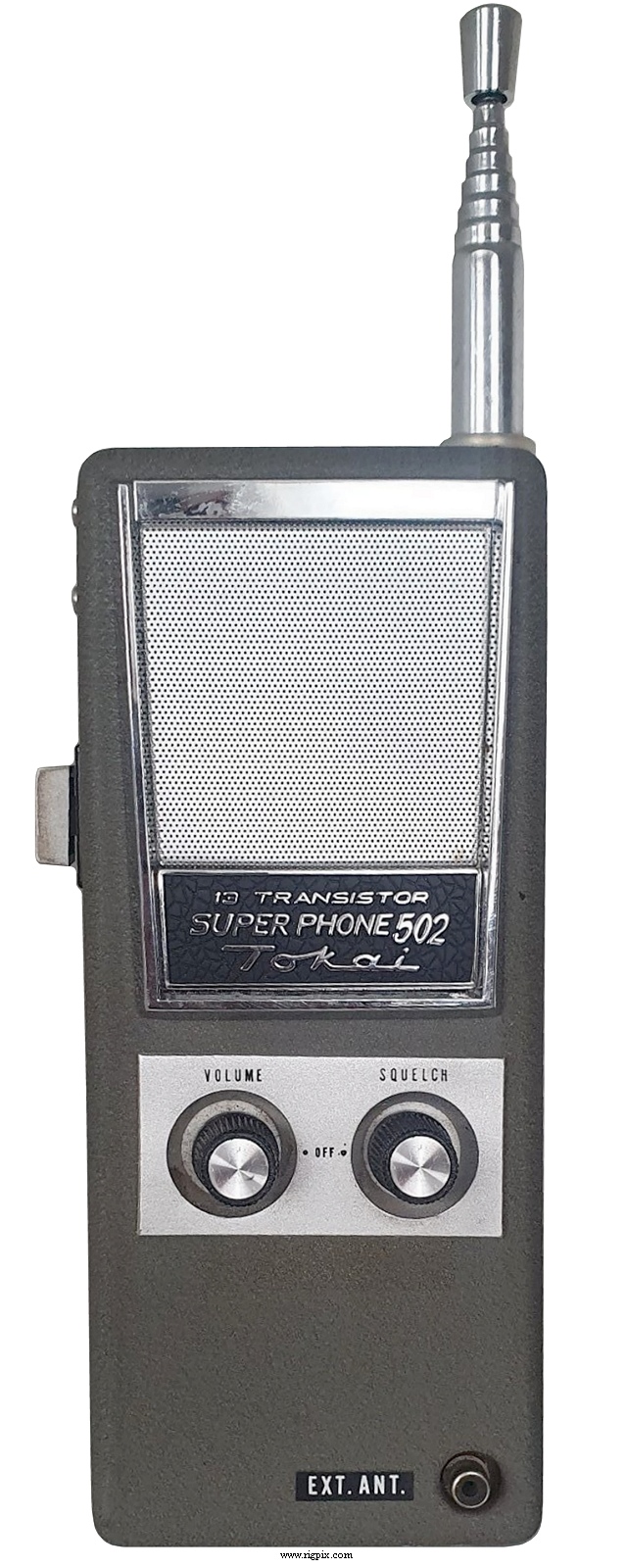

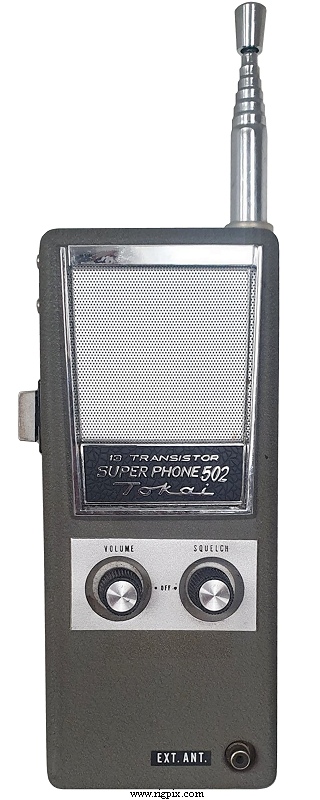

A picture of Tokai TC-502S ''Super Phone''

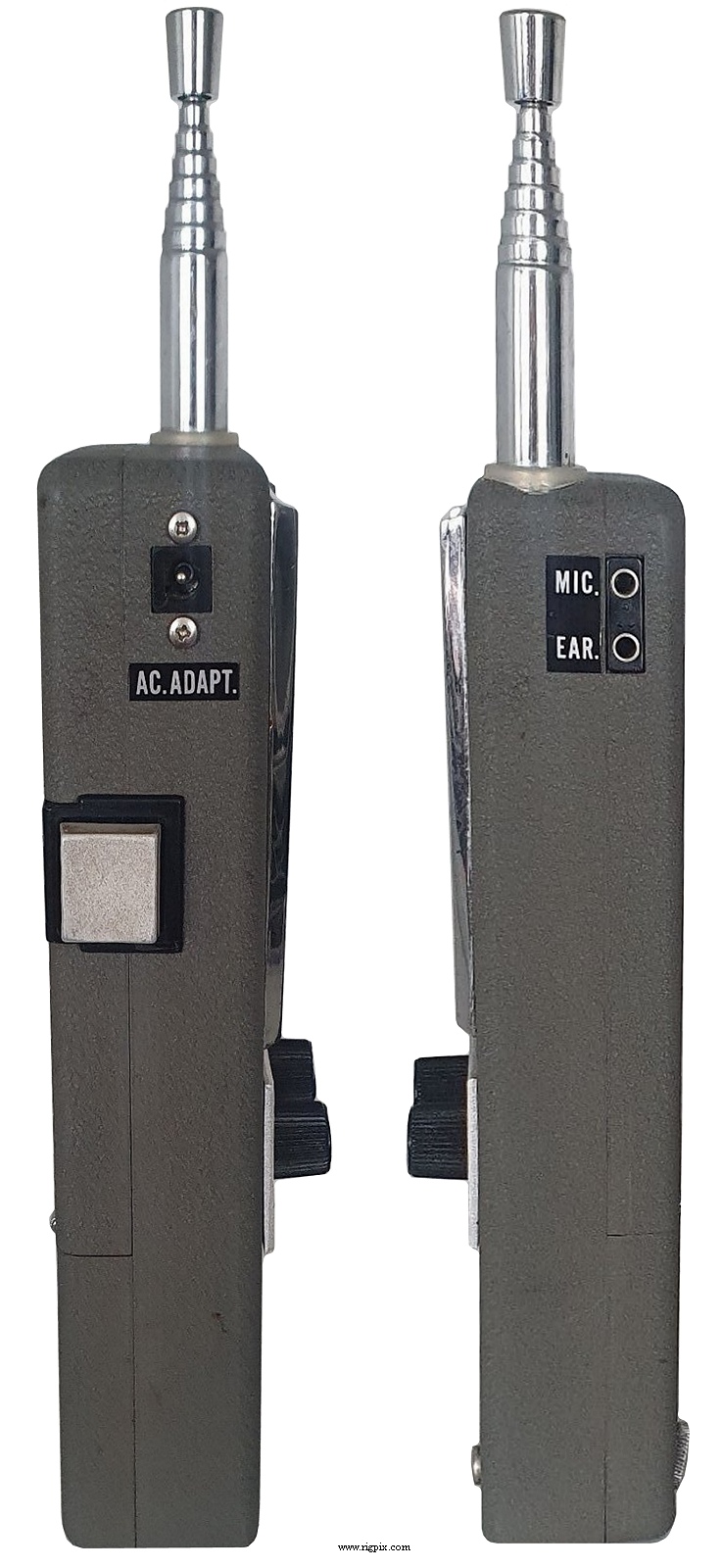

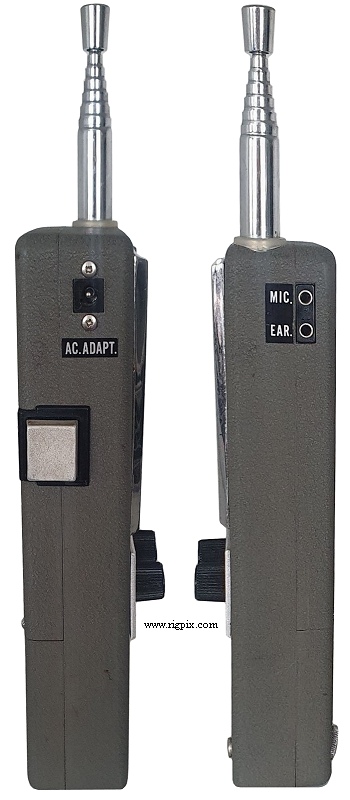

Side views of Tokai TC-502S ''Super Phone''

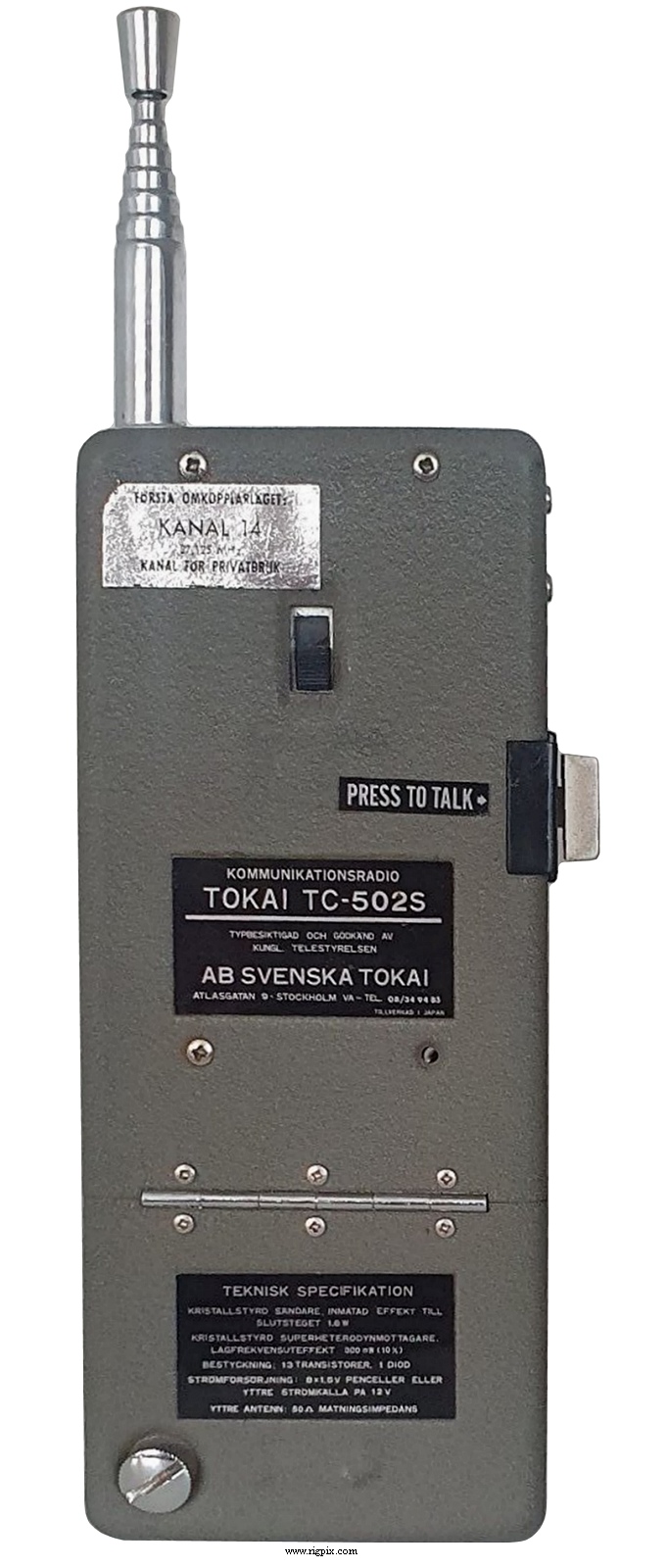

A rear picture of Tokai TC-502S ''Super Phone''

SPECIFICATIONS

GENERAL
Type:Citizen band transceiver
Frequency range:26-31 MHz (Align to any 300 KHz segment)
Channels / tuning steps:2
Mode:AM
Frequency control:Two XTALs per channel
Frequency stability:±?%
Clarifier or Delta tune:No
Power supply:12 VDC (Eight LR6 / AA alkaline batteries)
or 12 VDC external (Male barrel jack, center positive)
Current drain / power consumption:RX: 12 mA
TX: 150 mA
Antenna impedance / connector:Built-in telescopic whip
or 50 ohm / Phono (RCA)
Dimensions (W*H*D):60*210*40 mm (2.36*8.27*1.58")
Weight:1.1 Kg (2.42 oz), with batteries
Other features:




RECEIVER SECTION
Receiver system: Single conversion superheterodyne
IF: 455 KHz
Sensitivity:0.6 uV (10 dB S/N)
Squelch sensitivity:
Selectivity:
Image rejection:
AF output power/speaker:500 mW at ?% distortion / ? ohm
External speaker connector:TS "Minijack" (3.5 mm)




TRANSMITTER SECTION
RF output power:~1 W (1.6 W input)
Modulation system:
Max FM deviation (Factory set):No FM
Spurious emissions:Better than -? dB
Microphone impedance / connector:? ohm / ?-pin (3.5 mm)
Microphone input level:? mV




MISCELLANEOUS
Manufactured:Japan, 196x-196x (Discontinued)
Main PCB:
Sub PCBs:
Additional info: New price 1969 in Sweden: SEK 595:-
Related documents:
Known markets and approvals: Sweden
Kungliga Telestyrelsen
Finland
?
Norway
?
Sams Photofact #:None
Modifications and fixes:
Reviews:
Options / Accessories:
BE-0.2A
BE-1A
BL
DC-1
FA-27
FA-29
GFA
KVA-27
KVA-29
M
MH-1
MH-2
SA-1
AC power supply. 220 VAC
AC power supply and charger. 220 VAC
AC charger. 220 VAC
DC/DC-converter. 6 to 12 V
Stick-on antenna. 27 MHz
Stick-on antenna. 29 MHz
Stick-on fibreglass antenna
Extra short antenna. 27 MHz
Extra short antenna. 29 MHz
Hand microphone
Earpiece-microphone
Headset and microphone
DC stabilizer for 12 V car battery
