Tokai PW-5024h-n (By Hansa-Nordic / Handic)

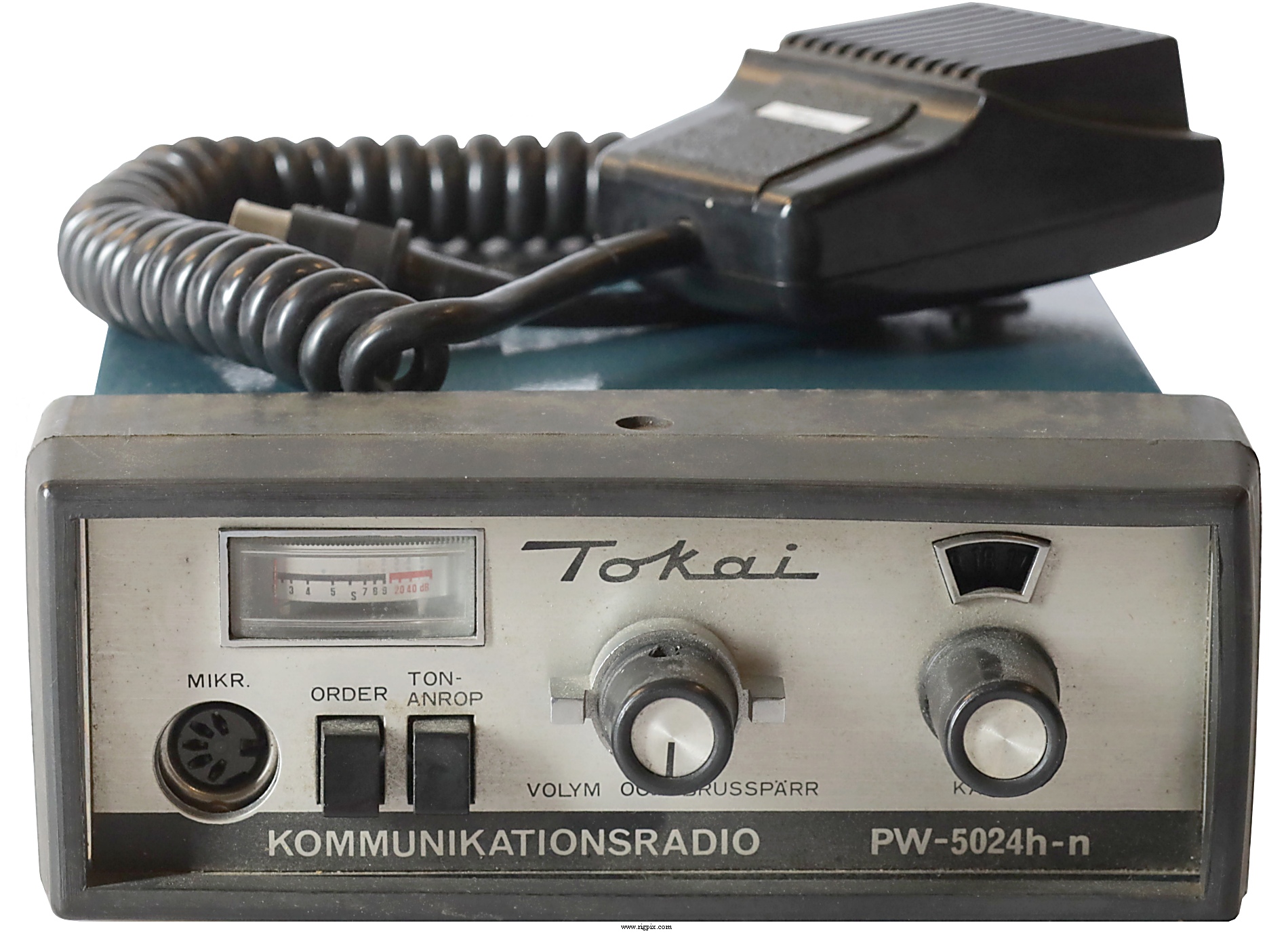

A picture of Tokai PW-5024h-n (By Hansa-Nordic / Handic)

SPECIFICATIONS

GENERAL
Type:Citizen band transceiver
Frequency range:26.965-27.255 MHz (26-31 MHz)
Channels / tuning steps:24 (1-23 + 11A)
Mode:AM
Frequency control:XTAL matrix
Frequency stability:?%
Clarifier or Delta tune:No
Power supply:12-14 VDC (Male barrel jack, center positive)
Current drain / power consumption:RX: Max 350 mA
TX: Max 1.1 A
Antenna impedance / connector:50 ohm / SO-239
Dimensions (W*H*D):162*60*220 mm (6.38*2.36*8.66")
Weight:2.45 Kg (5.4 lb)
Other features:PA (Order). Selcall TX (Tonanrop). External selcall jack.




RECEIVER SECTION
Receiver system: Double conversion superheterodyne
1st IF: 10 MHz
2nd IF: 455 KHz
Sensitivity:0.4 uV (10 dB S/N)
Squelch sensitivity:
Selectivity:
Image rejection:
AF output power / speaker:2.2 W at ?% distortion / ? ohm
External speaker connector:DIN




TRANSMITTER SECTION
RF output power:~3.5 W (5 W input)
Modulation system:
Max FM deviation (Factory set):No FM
Spurious emissions:Better than -? dB
Microphone impedance / connector:? ohm / 5-pin DIN (180°)
Microphone input level:? mV




MISCELLANEOUS
Manufactured:Japan, 1973-197x (Discontinued)
Main PCB:
Sub PCBs:
Additional info: New price 1973 in Sweden: SEK 1130:-
Related documents:
Market(s) / Approval(s): Sweden
Kungliga Telestyrelsen
Sams Photofact #:None
Modifications and fixes:
Reviews:
Options / Accessories:
- -

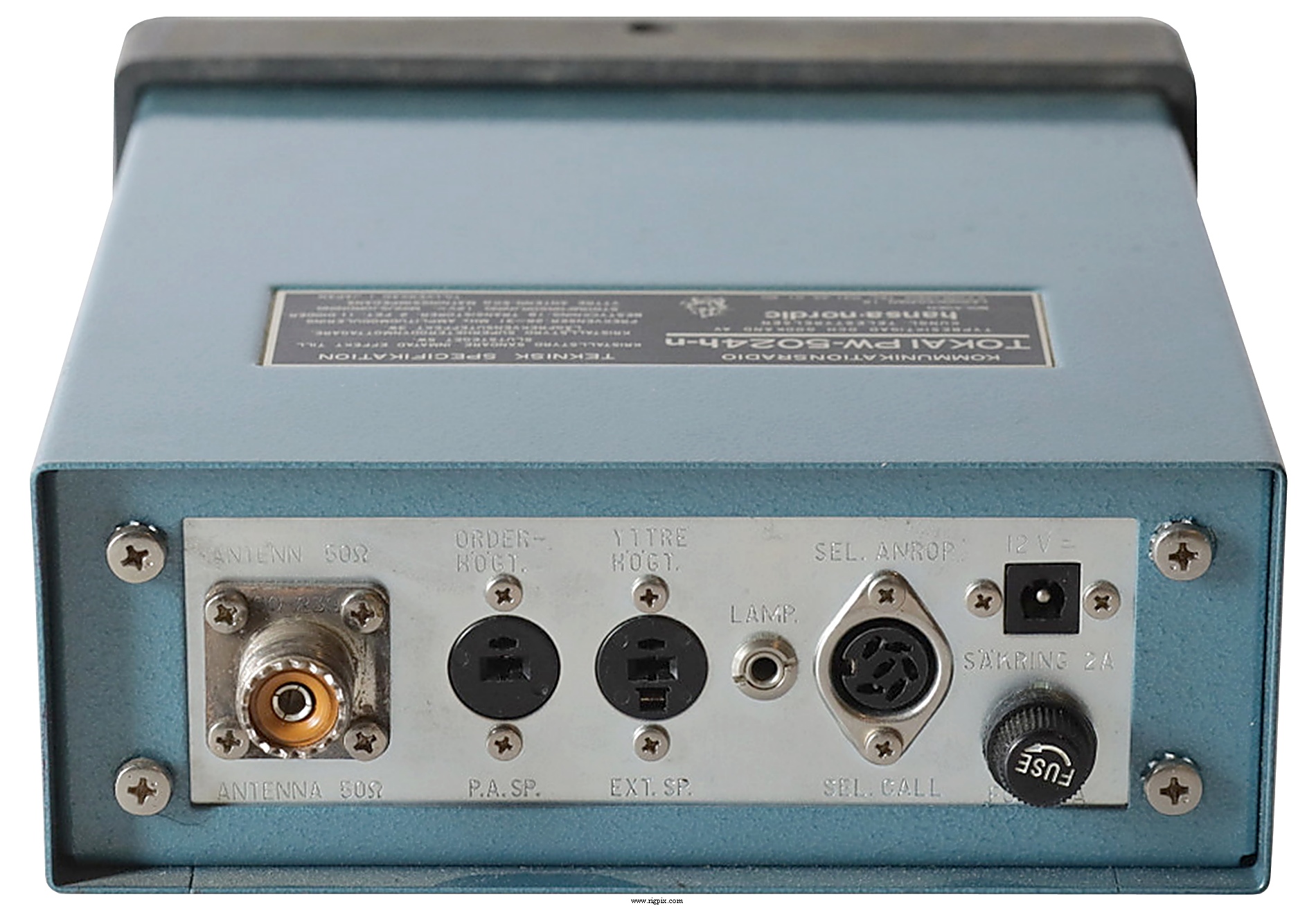

A rear picture of Tokai PW-5024h-n (By Hansa-Nordic / Handic)
