Pearce-Simpson Tiger 40A (By Gladding Corporation)

A picture of Pearce-Simpson Tiger 40A (By Gladding Corporation)

SPECIFICATIONS

GENERAL
Type:Citizen band transceiver
Frequency range:26.965-27.405 MHz
Channels / tuning steps:40
Mode:AM
Frequency control:PLL (PLL02A)
Frequency stability:Max ? ppm
Clarifier or Delta tune:±? KHz "Receiv-o-slide"
Power supply:13.8 VDC (2-pin connector)
Current drain / power consumption:RX: ? mA
TX: ? A
Antenna impedance / connector:50 ohm / SO-239
Dimensions (W*H*D):? mm (?")
Weight:? Kg (? lb)
Other features:PA. ANL/NB. Tone control. Recv-o-slide (Delta tune)




RECEIVER SECTION
Receiver system: Double conversion superheterodyne
1st IF: 10.695 MHz
2nd IF: 455 KHz
Sensitivity:0.7 uV (10 dB S/N)
Selectivity:
Image rejection:
AF output power / speaker:3 W at ?% distortion / 8 ohm
External speaker connector:3.5 mm, 8 ohm




TRANSMITTER SECTION
RF output power:4 W
Modulation system:
Max FM deviation (Factory set):No FM
Spurious emissions:Better than -50 dB
Microphone impedance / connector:? ohm / 4-pin (Metal locking ring connector)
Microphone input level:? mV




MISCELLANEOUS
Manufactured:Japan, 197x-197x (Discontinued)
Main PCB:PTBM039AOX by Cybernet Electronics Corporation
Sub PCBs:
Additional info:
Related documents: User manual (4.1 MB)
PLL: PLL02A

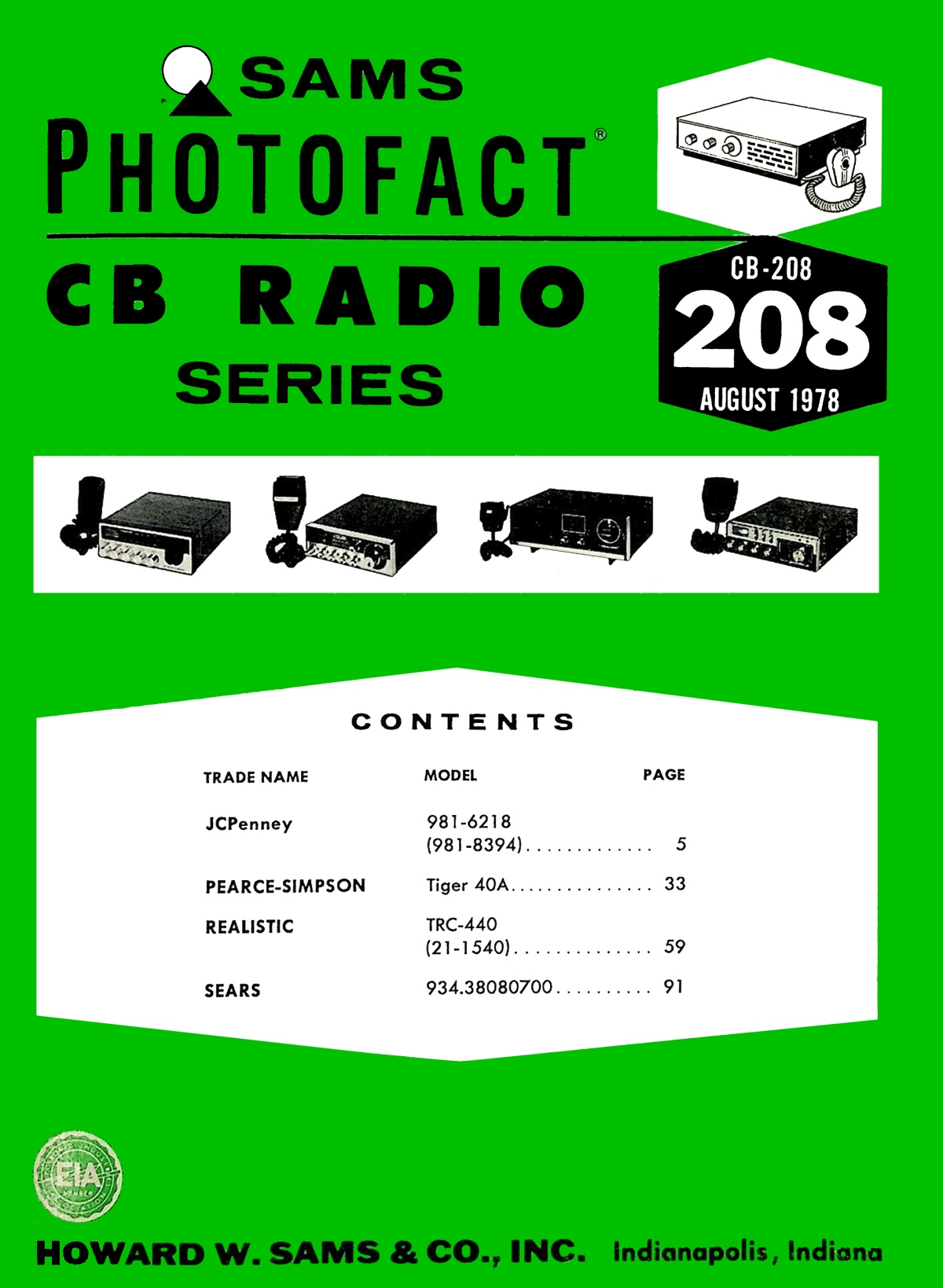

Sams Photofact #:CB-208 (August 1978)
Modifications and fixes:
Reviews:
Options / Accessories:
- -
