Svera / Svensk Radio SR Masterscanner 1414B

A picture of Svera / Svensk Radio SR Masterscanner 1414B

SPECIFICATIONS

GENERAL
Type:VHF/UHF receiver/scanner
Frequency range: 75-85 / 400-420 MHz
Tuning steps:Channelized
Frequency stability:? ppm
Mode:FM
Channels / memory management: 16+6 regular @ 13 channels per second
XTAL controlled
Power supply:13.8 VDC ±15%
Current drain / power consumption:? mA
Antenna impedance / connector:50-75 ohm / DIN41585 (Motorola)
Dimensions (W*H*D):192*67*216 mm (7.56*2.64*8.5")
Weight:1.76 Kg (3.88 lb)
Other features:Local/DX switch. Output jack for digital channel display




RECEIVER SECTION
Receiver system: Double conversion superheterodyne
1st IF: 10.7 MHz
2nd IF: 455 KHz
Sensitivity: VHF Lo: 0.3 uV (20 dB S/N)
UHF: 0.5 uV (20 dB S/N)
Selectivity:15 KHz (-6 dB)
24 KHz (-50 dB)
Image rejection:
AF output power / speaker:2.5 W at ?% distortion / 8 ohm
External speaker connector:3.5 mm (side mounted), 4-8 ohm




MISCELLANEOUS
Manufactured:Japan, 197x-198x (Discontinued)
Additional info:
Related documents: FM-IF amp: TA7061AP
Modifications and fixes:
Reviews:
Options / Accessories:
- -
An inside picture of SR Masterscanner 1414B (Svensk Radio)

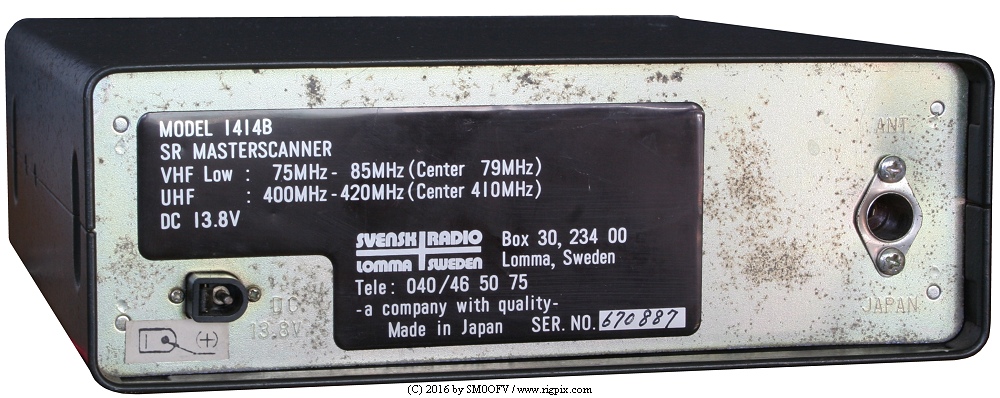

A rear picture of SR Masterscanner 1414B (Svensk Radio)
